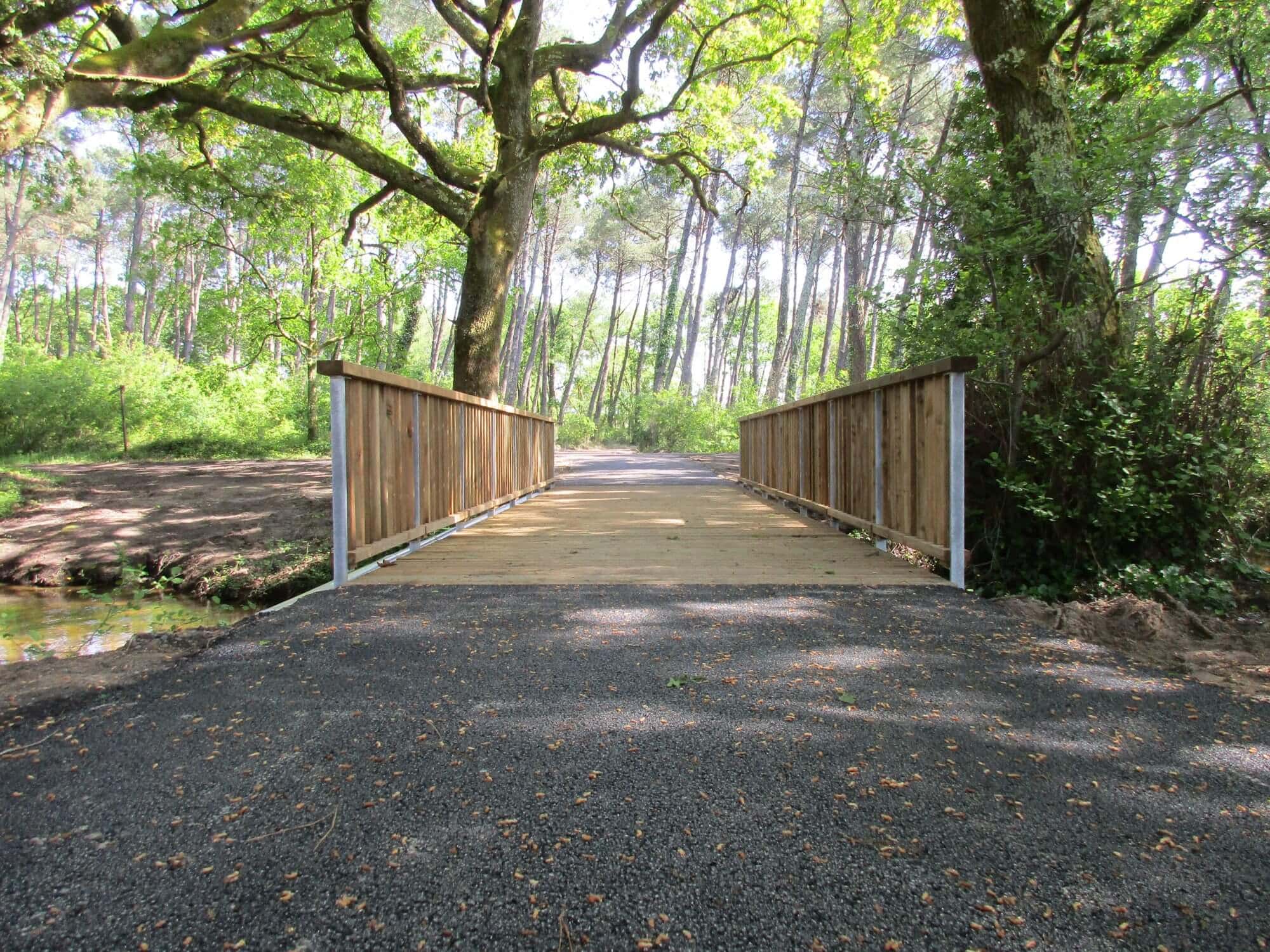

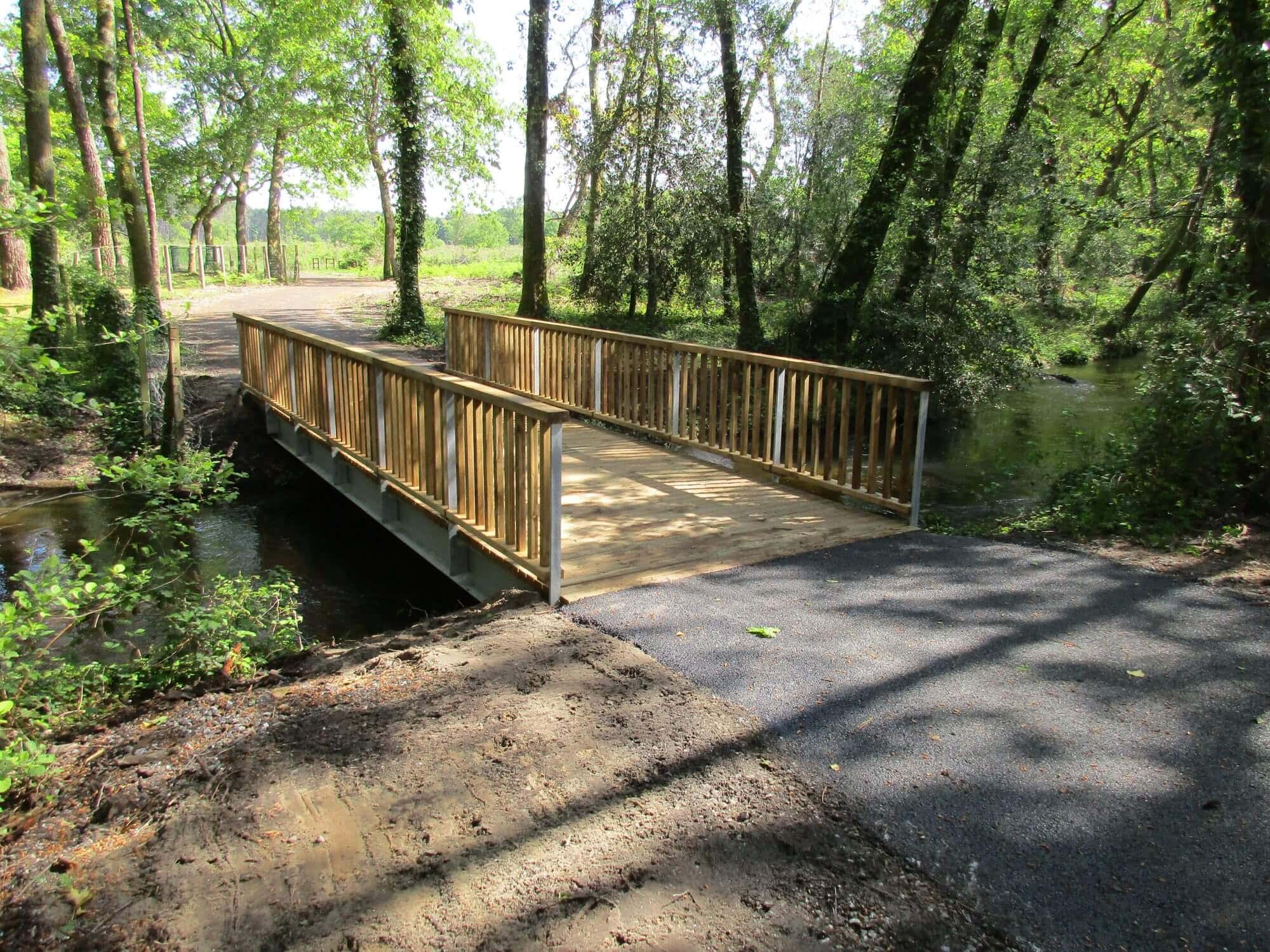

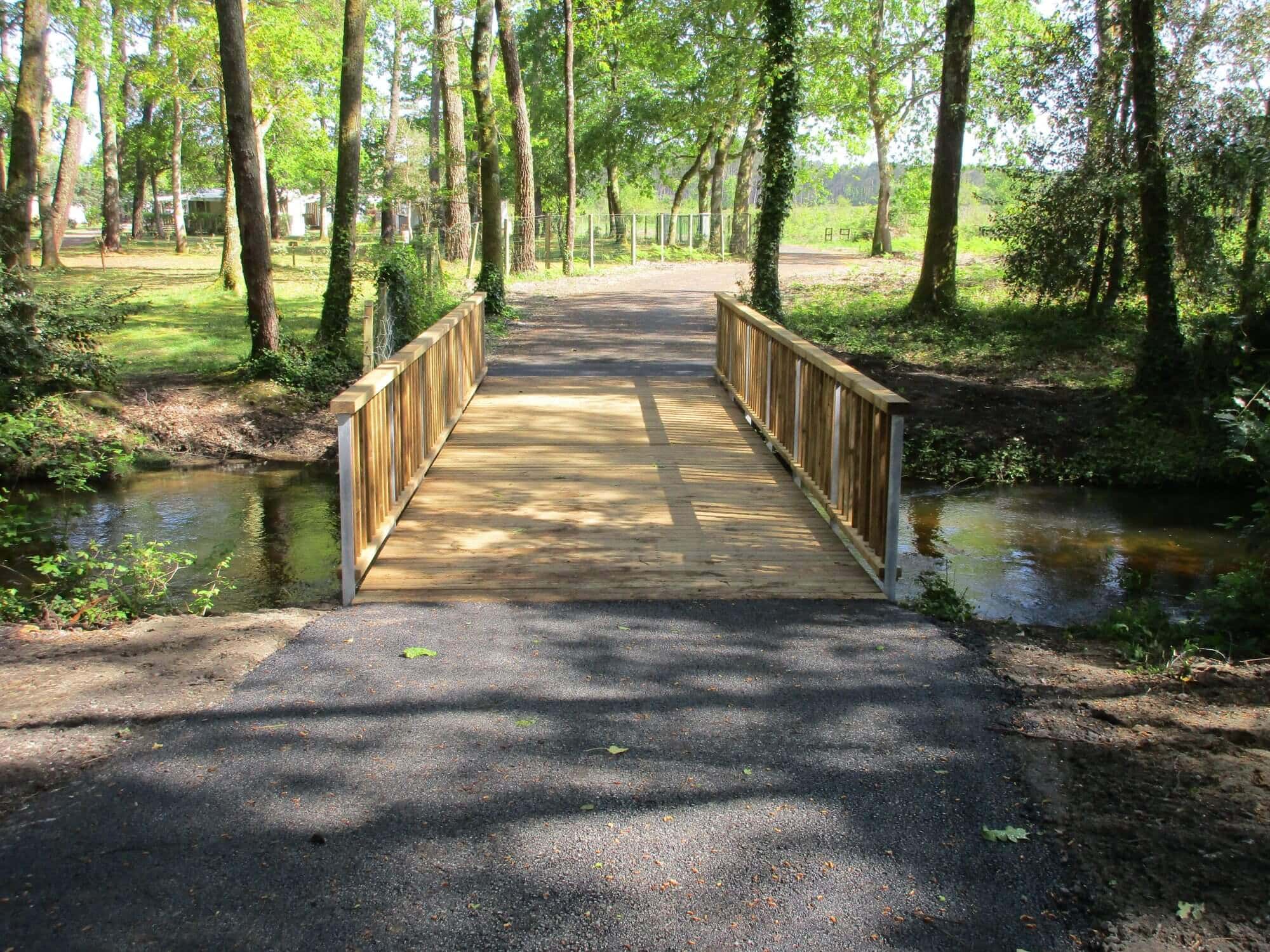

Projet Passerelles Liaison Douce entre Azur et Soustons (40) – Landes

Année de réalisation : Avril 2018

Concessionnaire : Techno Pieux Landes

Maître d’ouvrage : Communauté de communes de Maremne-Adour-Côte-Sud

Ingénieurs : SIE Techno Pieux : Stéphane de Franssu, Guillaume Blestel.

Constructeur : ID Verde à Messanges (40) et DL Aquitaine à Tercis-les-Bains (40)

Localisation : Azur - Soustons (40)

Nom du projet : Passerelles liaison douce entre Azur Soustons

Objectif du projet :

  • Changement des passerelles existantes obsolètes.
  • Proposer des passerelles plus larges où les usagers pourraient se croiser à vélo en toute sécurité.
  • Limiter la durée du chantier par une solution sèche, car la voie verte est très fréquentée.
  • Limiter l’impact sur l’environnement dans une zone classée Natura 2000.

Défi particulier :

  • Mise en place de Techno Pieux pour soutenir 2 passerelles de 9 et 10 mètres de longueur.
  • Accès compliqué dû au vissage des Techno Pieux des deux côtés de chaque ruisseau.

Solution :

  • Installation réalisée par Techno Pieux Landes.

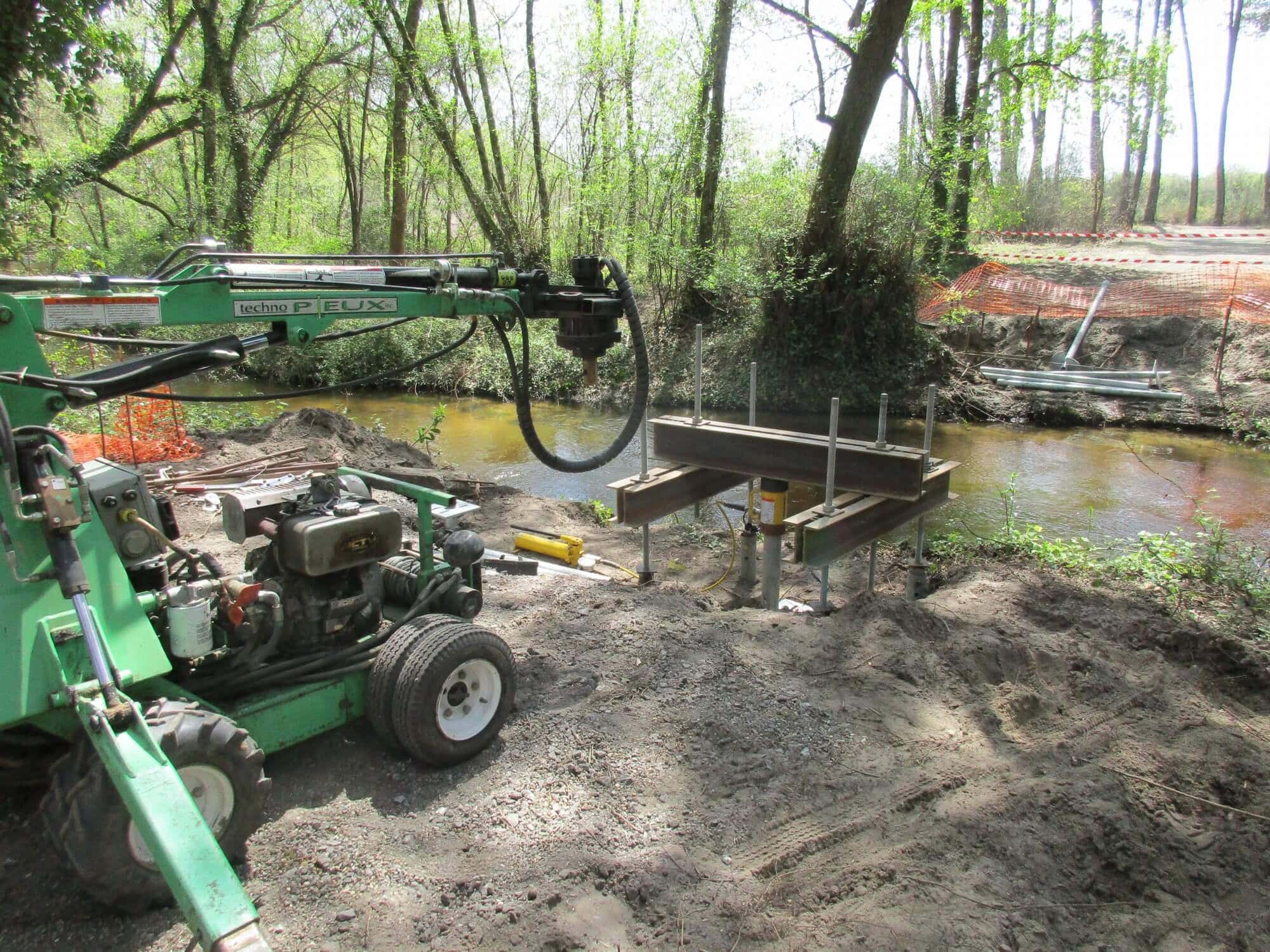

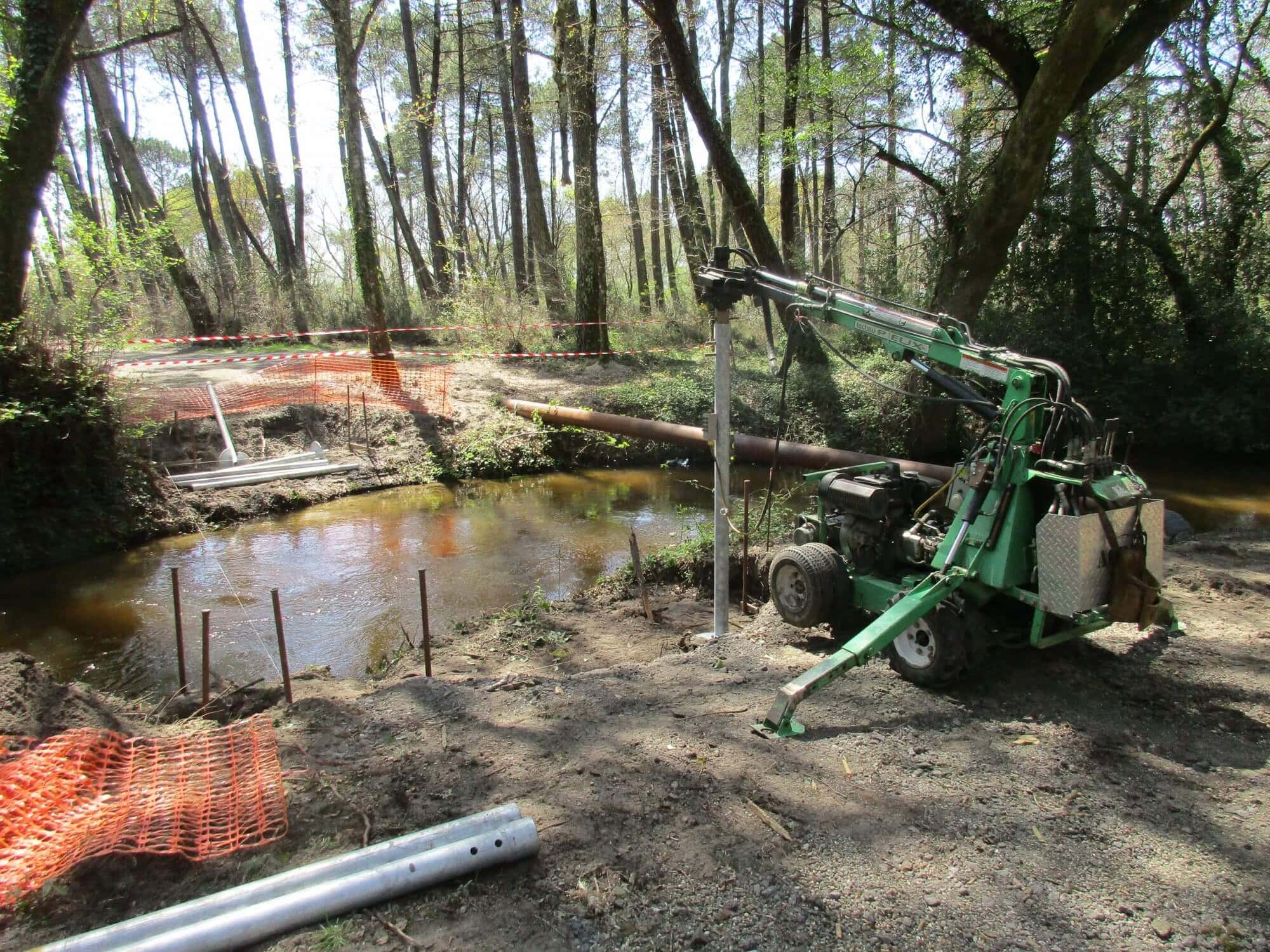

  • Utilisation de l’équipement R2D très léger.
  • Mise en place de 8 Techno Pieux jusqu’à 6 mètres de profondeur, 4 TP / Passerelle.

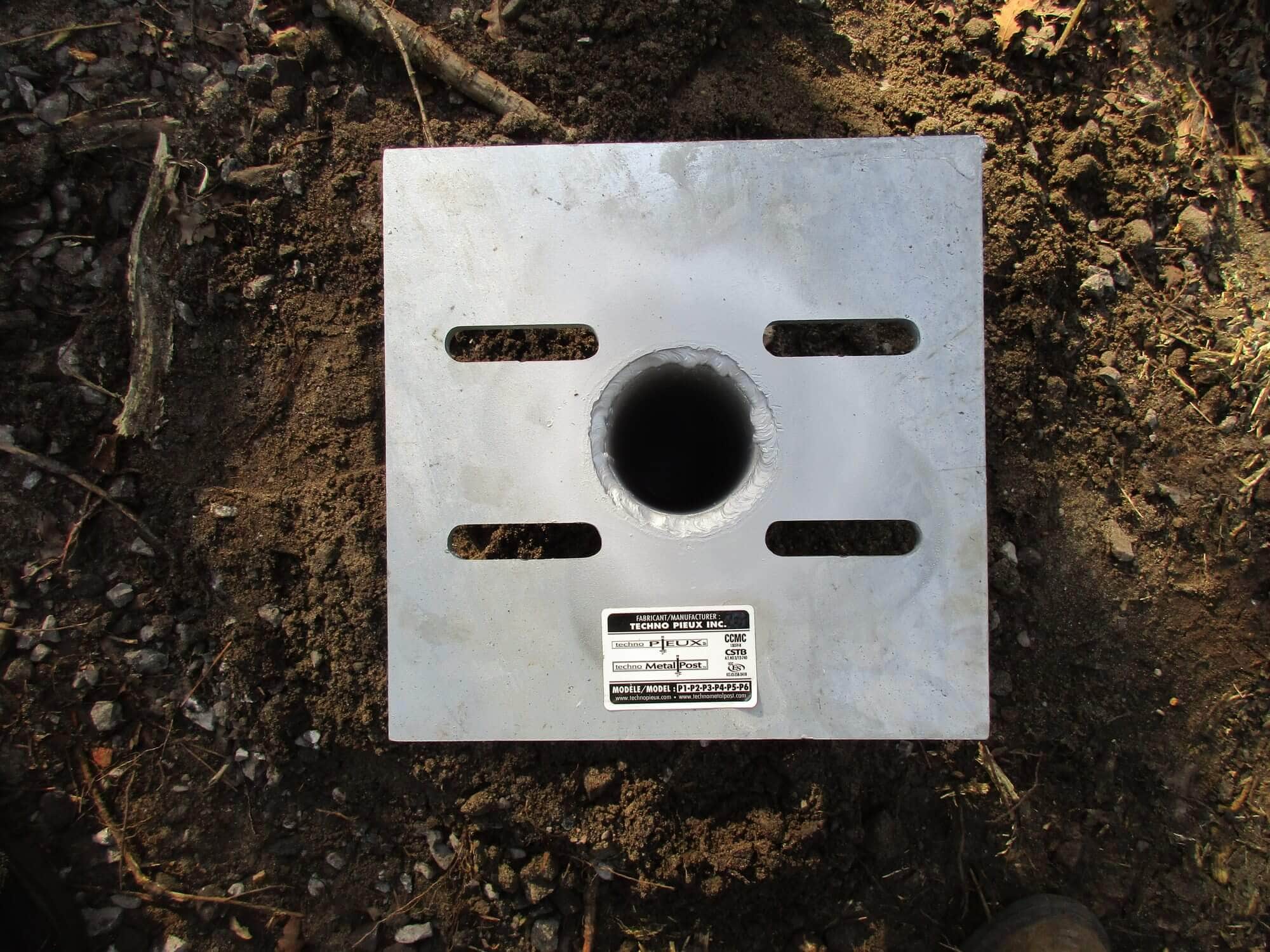

  • Installation complète en 2 jours incluant la pose des Techno Pieux et des platines d’ancrage.

Type de Sol : Tourbeux et sableux.

Avantage sur autre méthode traditionnelle :

  • Aucune excavation.
  • Filière sèche sans délai d’attente de prise ou de séchage.
  • Rapidité d’installation.
  • Peu impact écologique sur le site.

Matériaux utilisées :

  • 4 Techno Pieux de modèle P3-12 et 4 Techno Pieux de modèle P3-16
  • 16 rallonges R3
  • 8 Techno Bêche pour P3.

Techno Protection : Protection contre la corrosion par anodes sacrificielles

Équipements utilisés : R2D

Charge à supporter par pieu :

  • Compression = 80 kN
  • Cisaillement = 20 kN

Puissance de couple par pieux : Environ 7471 N-m Moteur L5K-200

Profondeur d’enfoncement : Moyenne de 6 m

Détails sur la structure reposant sur les pieux :

  • Structure des passerelles en acier avec platelage en bois.
  • Dimensions au sol : 9m x 2.8m et 10m x 2.8 m
