Installation d’une tête fixe ou ajustable

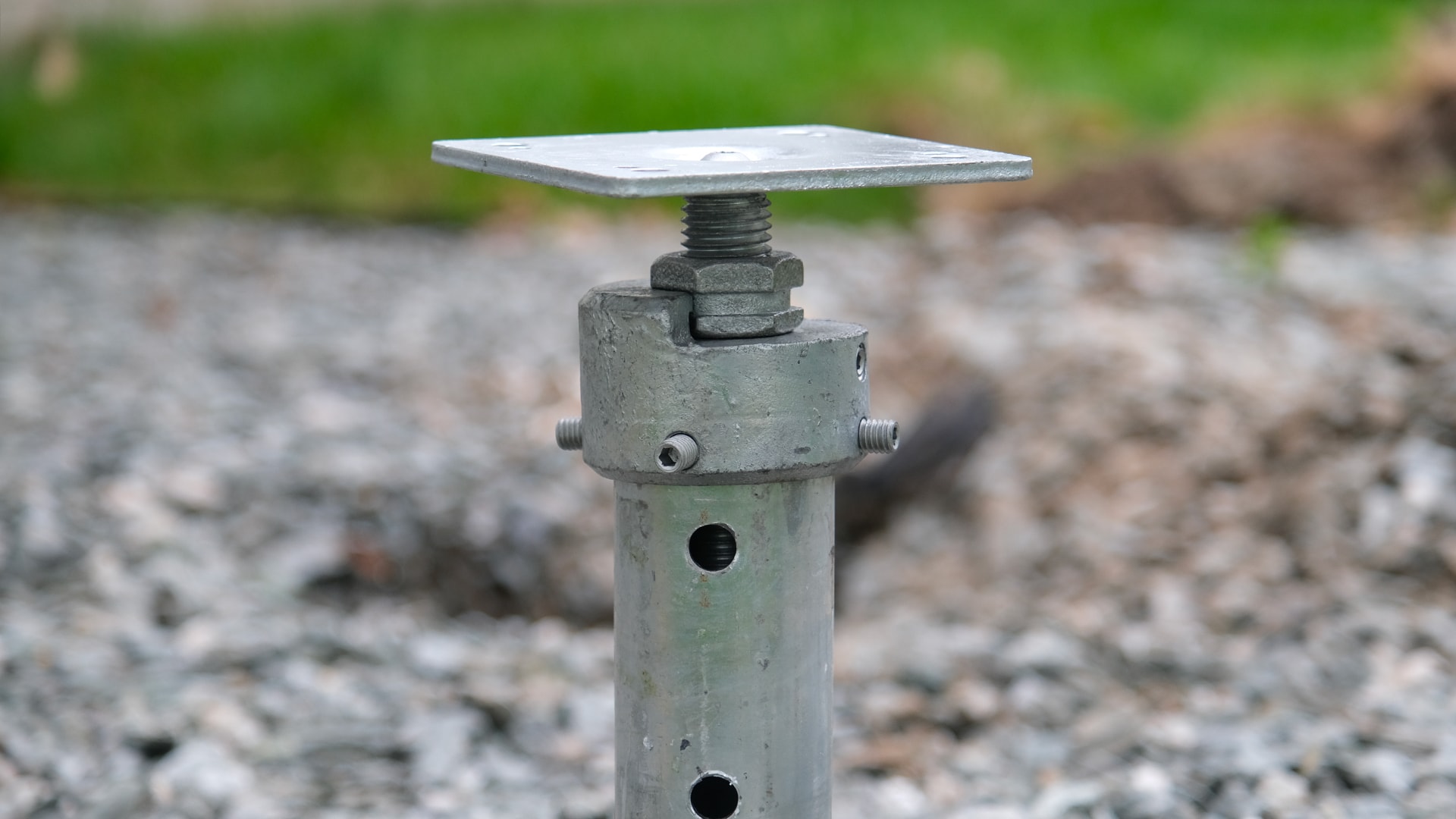

PLAQUE DE SUPPORT AVEC VIS DE SERRAGE

La plaque de support (fixe ou ajustable) doit prendre appui directement sur le fût du pieu.  Les 4 vis de serrage doivent être serrées avec un couple minimal de 15 lb-pi à l’aide d’une clé hexagonale.  Pour la plaque ajustable, une cinquième vis de serrage doit être ajoutée afin d’empêcher le mouvement latéral de la tige filetée.



PLAQUE DE SUPPORT AVEC VIS AUTO-PERÇANTES



Le manchon de la plaque de support (fixe ou ajustable) est fixé au fût du pieu à l’aide de vis auto-perçantes (un minimum de deux (2) ou trois (3) vis sont requises, voir ci-dessous). Techno Pieux recommande d’utiliser le produit ci-dessous ou une équivalence:

  • Vis auto-perçante UCAN (modèle TRH 12114K5) (ou toute marque équivalente);
  • taille 12-24;
  • longueur 1.25” (32 mm);
  • pointe de perçage #5 en acier galvanisé.

Les valeurs des résistances en tension admissibles (lb) entre la plaque de support et le pieu obtenues lors d’essais en laboratoire.

Vis auto-perçantes UCAN
Valeurs des résistances en tension admissibles (lb) entre la plaque de support et le pieu

Taille de la vis

Pointe de perçage

Resistance pour 2 vis

Resistance pour 3 vis

Resistance pour 4 vis

12-24

#5

2 000 lb

3 000 lb

4 000 lb

Veuillez noter que pour les terrasses et les agrandissements, nous recommandons d’utiliser un minimum de 2 vis auto-perçantes. Pour les pieux supportant une structure avec toiture sans plancher (carport, pergola, etc.), nous préconisons l’utilisation d’un minimum de 3 vis auto-perçante. La connexion de l’élément supporté peut limiter la capacité de soulèvement.

L’utilisation de la plaque de support ajustable doit être évitée pour les structures autoportantes et les structures avec toit (carport, pergola, etc.) compte tenu de la présence de charges latérales et en tension plus importantes.
