Projet de mur d’escalade City Rock

Projet : Mur d’escalade

Année : 2021

Concessionnaire : Techno Metal Post Pikes Peak Region

Lieu : Colorado Springs, Colorado

Partenaire : Bob Mcgrath Construction

Firme d’ingénieurs : JAC Engineering

Objectifs et défis du projet :

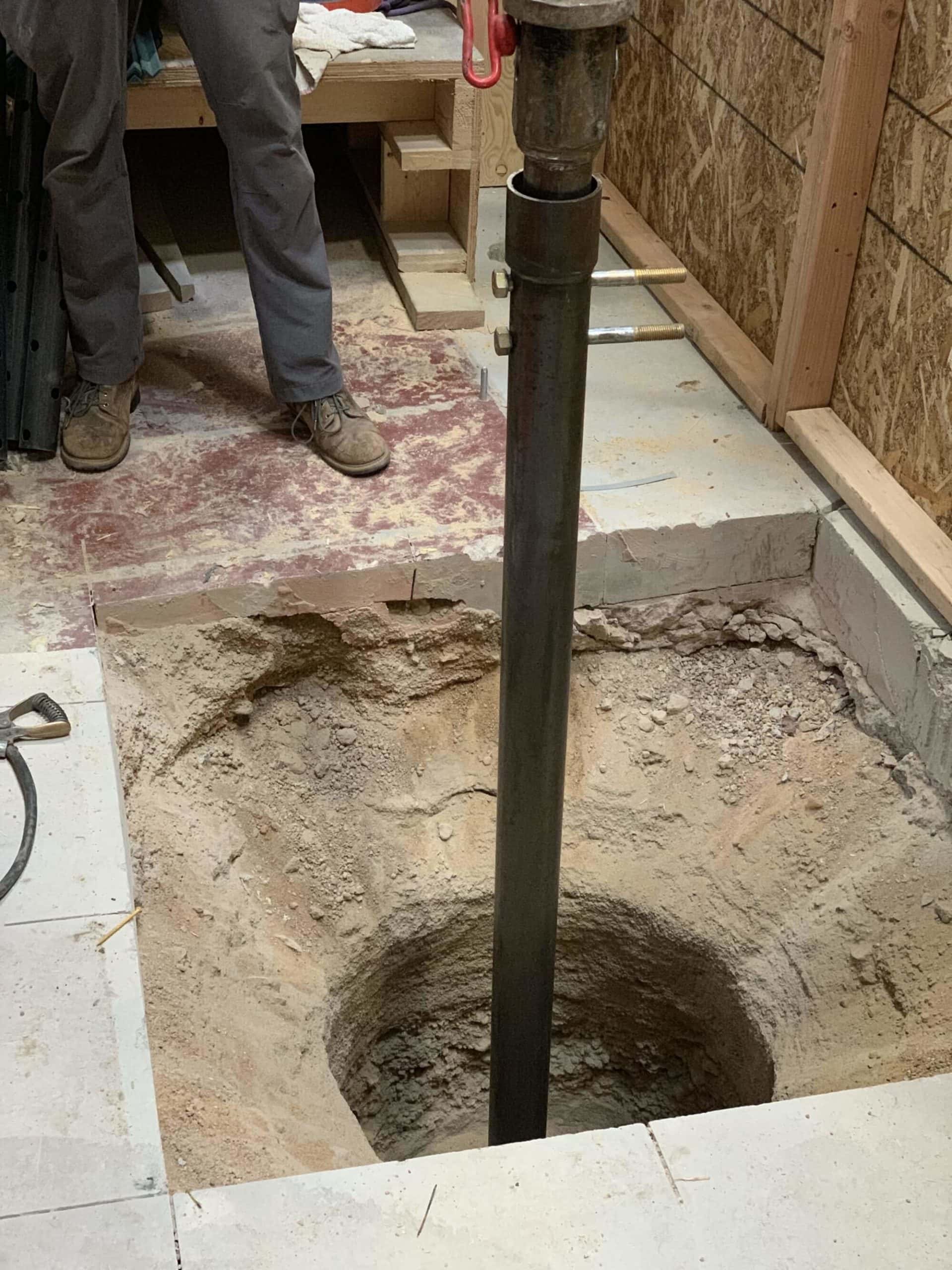

L’objectif consistait à installer des pieux dans un complexe de murs d’escalade. Les pieux devaient permettre l’ajout d’une nouvelle passerelle en plus de supporter les murs d’escalade existants. Les pieux ont été installés grâce à des trous effectués dans le pont supérieur afin d’atteindre le sol. Les murs d’escalade ont été construits au-dessus d’un ancien théâtre, il y avait donc plusieurs obstacles à la création de ces trous pour l’installation des pieux dans les marches en béton. La ventilation était également un défi, car les pieux étaient installés à l’intérieur d’un bâtiment qui n’avait pas de fenêtres à part le toit coulissant. Étant donné la hauteur importante pour atteindre le sol, des rallonges spéciales ont été utilisées pour le couplage et l’installation des pieux.

Type de sol : Argile gonflante

Avantages d’utiliser Techno Metal Post :

La zone où se situe la passerelle était sous l’eau lors de la visite initiale du site. Le service des parcs a été en mesure de drainer l’eau et par la suite, le sol était argileux et légèrement gelé. Le grand avantage de l’utilisation des pieux était l’installation facile et rapide sans excavation.

Matériaux utilisés : (7) P3-HD, hélice de 10 », 10'-6 » de long, acier noir ; (6) P3, hélice de 10 po, 7 pi de long, acier noir ; (13) Tiges à armature verticale RC3-3 ; (10) Extensions P3 en acier noir.

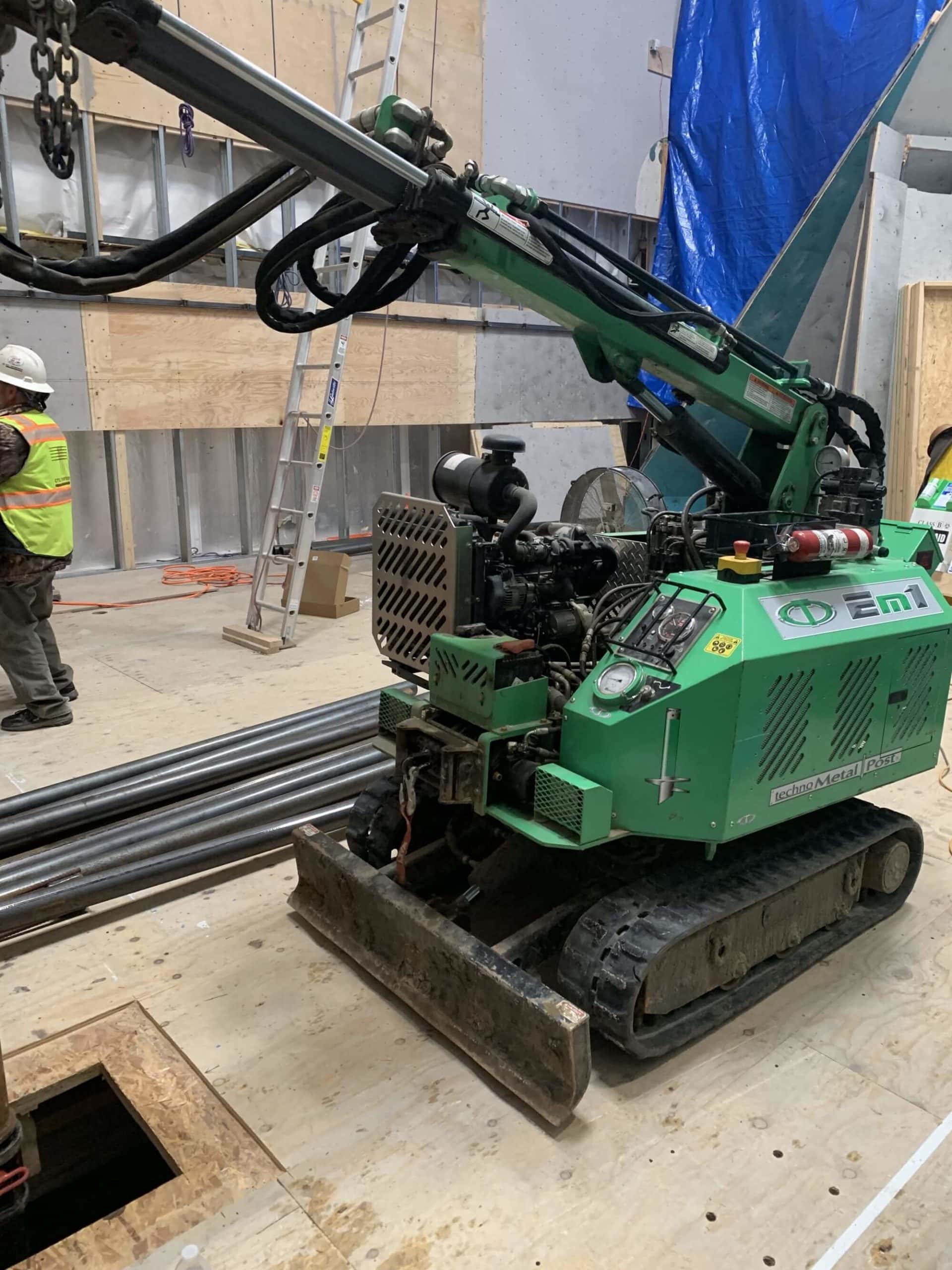

Équipement utilisé : EM1

Capacité portante : Les charges portantes varient de 8,500 lb jusqu’à près de 28,000 lb. Il y a eu des situations où les pieux ont atteint une couche très dure à 5' de profondeur. Chaque pieu a dépassé légèrement la charge recommandée afin de s’assurer que la capacité portante de la structure était respectée.

Profondeur : 10 ' minimum, mais la profondeur moyenne se situe à 12'-6 " afin de traverser une argile gonflante qui figurait dans des essais de sol antérieurs.

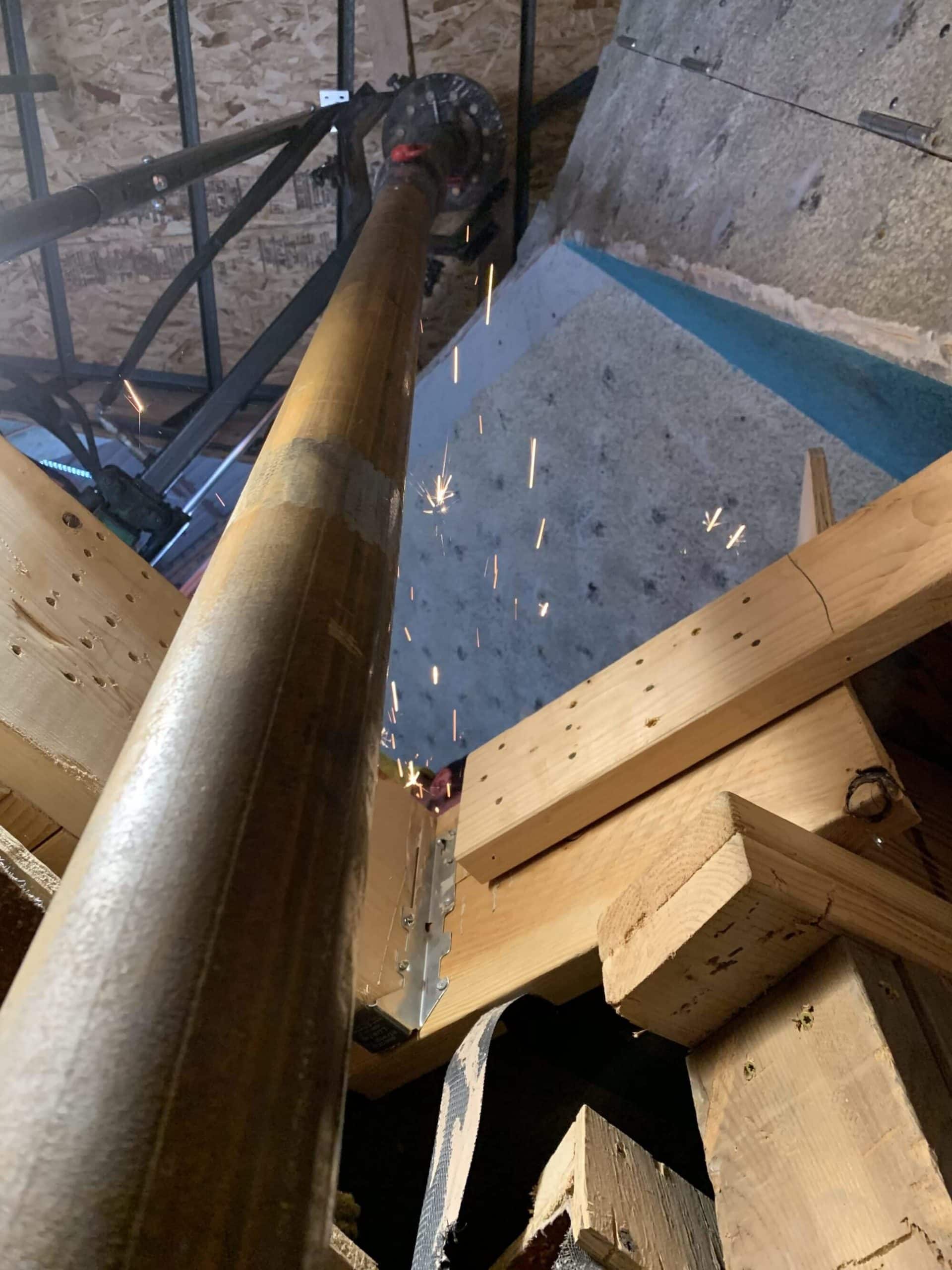

Détails de la structure : Escaliers à ossature en acier et support de fondation supplémentaire pour les murs d’escalade, tous soutenus par des Techno Metal Post.

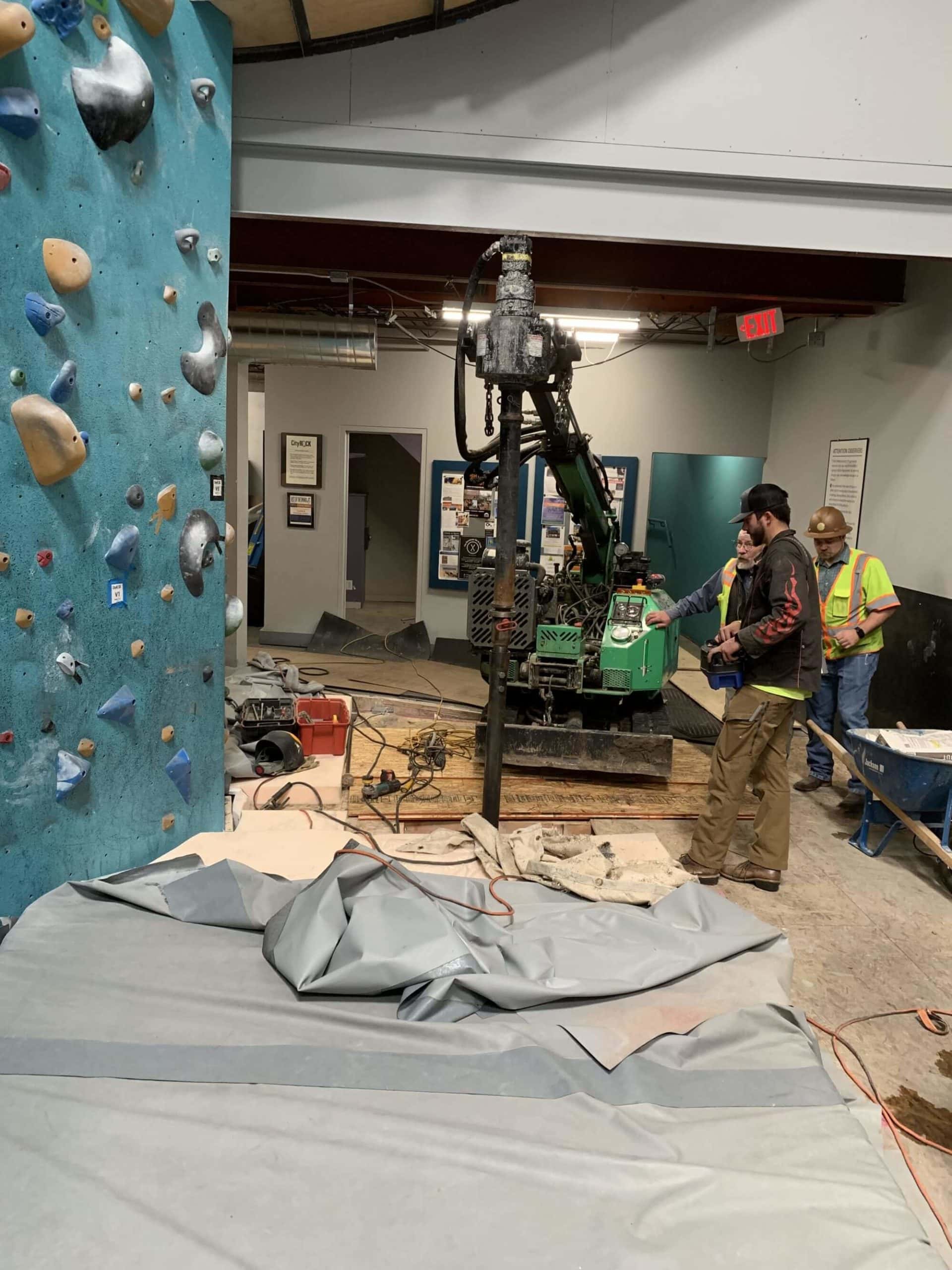

Témoignages : Le chargé du projet était très satisfait de la capacité de notre machine à installer des pieux rapidement, dans des zones sous le plancher. Ceci aurait été très difficile à compléter avec d’autres types d’équipements. En fait, ce travail n’aurait pas pu être effectué sans l’utilisation des Techno Metal Post.
